模拟电路\数字电路图形可视化设计与仿真集成开发平台VC++源码解决方案2019



使用E-Form++可视化企业版本,快速构建专业电子电路设计与仿真平台!

-- 100% VC++/MFC开发,超过50万行有效VC++源代码,正式版本无任何保留全部提供!

下载此解决方案

建专业集成电子电路设计与仿真平台是一件非常复杂的系统工程,使用E-Form++可视化源码组件库将为您节省超过70%的开发时间.为了能更加清晰的显示如何完成这项工作,我们专门对原来的解决方案进行了细致的拓展,
能够用于快速开发类似于NIMultiSim的原理图设计、交互式仿真、板卡布局以及集成测试应用平台

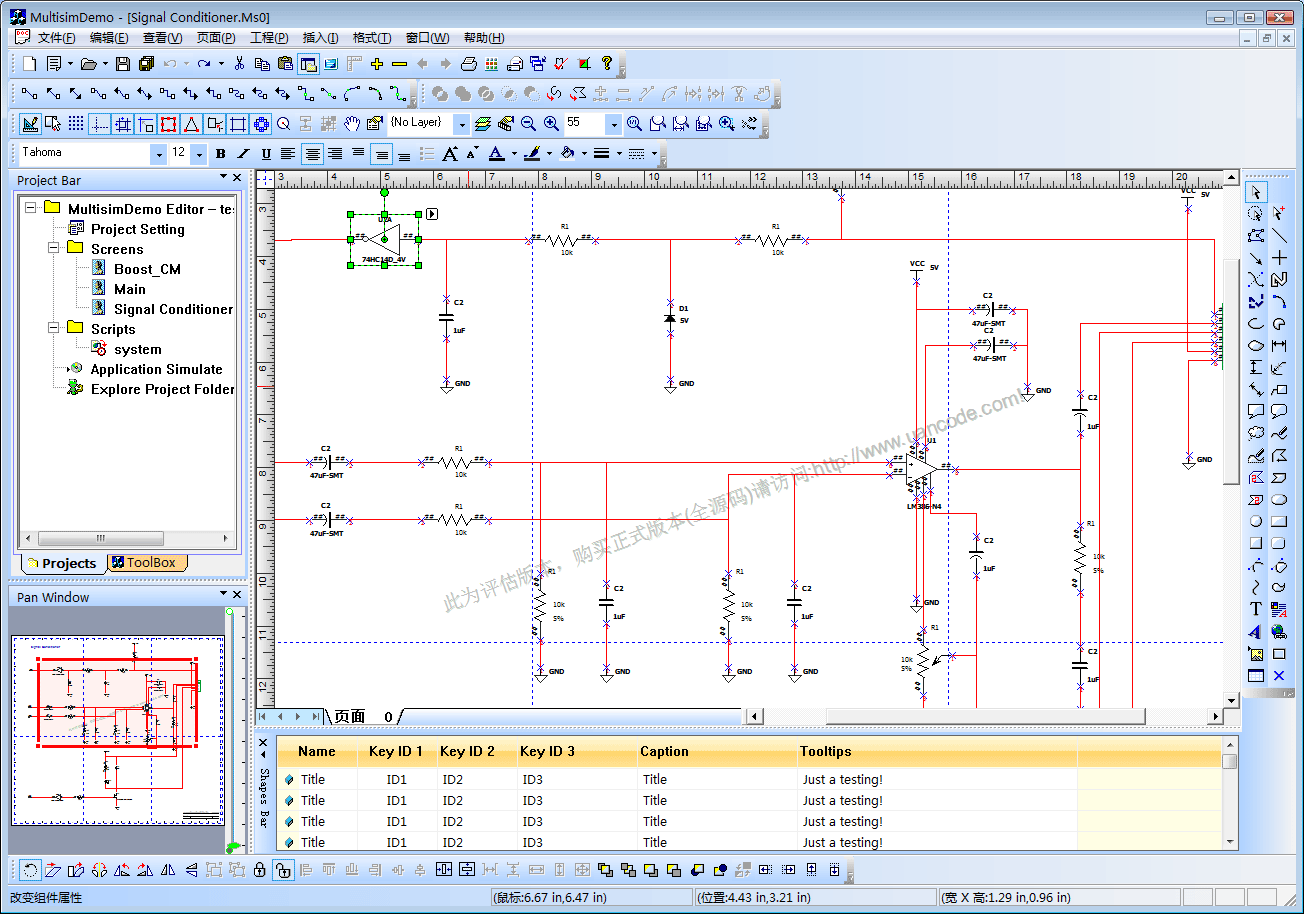

操作界面<MultisimDemo>




产品基本功能:

1 新工程:

调用如下的对话框,创建一个新的MultisimDemo工程:


在上面的设置对话框中,用户需要输入工程名,工程所在的路径。随后,工程管理器会自动的在选定的目录下创建一个工作目录,该目录名就是用户输入的工程名。这个新生成的工程里已经包含了很多信息,包括缺省的用户,以及缺省的配置信息等,用户可以在应用的过程中进行修改。
注意:用户生成的新工程会加入到工程列表中。


2 打开一个已有的工程

选择菜单“文件/打开工程”命令后,弹出“浏览文件夹”对话框,选择已有工程所在的路径。单击“确定”按钮即可打开工程文件。
如果添加的工程名称与当前工程列表中已存在的工程名称相同,此时如果两个工程所在的路径也相同,会将工程列表中已存在的工程覆盖;如果两个工程所在的路径不同,工程列表会再添加一个同名的工程。
也可以在打开文件菜单时,直接选择mcp文件格式来打开工程文件。


3 保存一个已有的工程

选择菜单“文件/保存工程”命令后,系统会自动保存当前工程文件并保存所有修改过的文档资料。


4 关闭一个已有的工程

选择菜单“文件/关闭工程”命令后,系统会自动将当期打开的所有文档保存好,然后关闭工程文件.

5 最近工程文件列表

系统会自动将最近打开过的工程文件列在最下面的菜单中,通过单击任何一个工程名称子菜单打开该工程文件.

6 窗口管理

在窗口菜单中有一系列子菜单让您可以对画布上的任何子菜单轻松进行切换等操作。

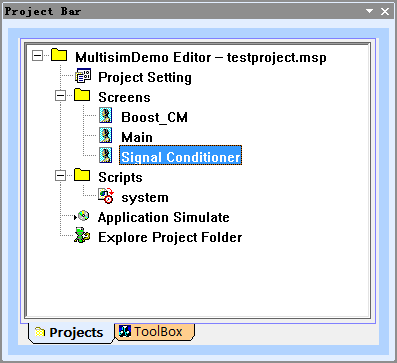

7 工程树

在左边的工具盒中会有一个工程树,在该工程树中列出了当前工程的所有画面文件和脚本文件资源。单击鼠标右键可以增加新的画面或者增加新的脚本文件
新增加的脚本文件会自动放入指定的文件夹中保存。双击该树中的画面或者脚本文件可以打开该文件用于编辑。
如下图:

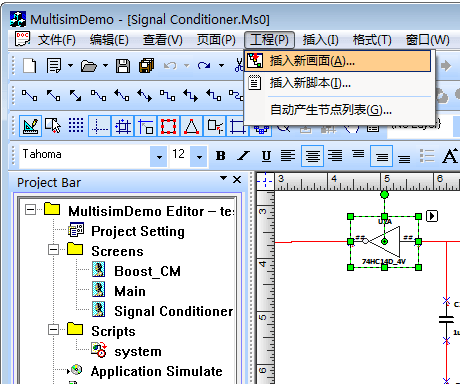

8 增加新的画面

在左边的工具盒中会有一个工程树,在该树控件中单击鼠标右键可以选择增加画面子菜单(也可以直接选择主菜单上的“工程|插入新画面”)来增加新的画面。增加的新画面会自动使用工程中关于此画面的缺省设置。


如果要修改画面的属性,请使用鼠标右键菜单或者主菜单来进行。

9 增加新的脚本

在左边的工具盒中会有一个工程树,在该树控件中单击鼠标右键可以选择“增加新脚本”子菜单(也可以直接选择主菜单上的“工程|插入新脚本”)来增加新的脚本文件。增加的新脚本文件会自动使用工程中关的设置。通过双击工程树上的该脚本文件图标即可编辑此文件。编辑时如果需要调用系统函数,则可以在右边的函数列表中双击该函数所在的图标来增加。

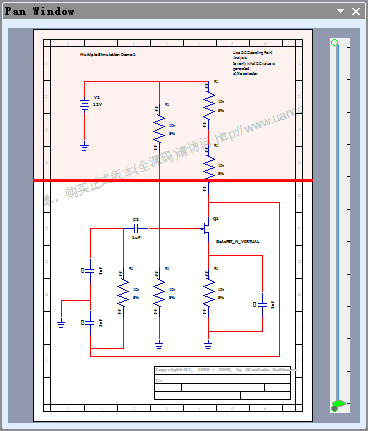

10 鸟瞰窗口

系统提供鸟瞰窗口功能,可用于全局控制。



11
画面边框功能

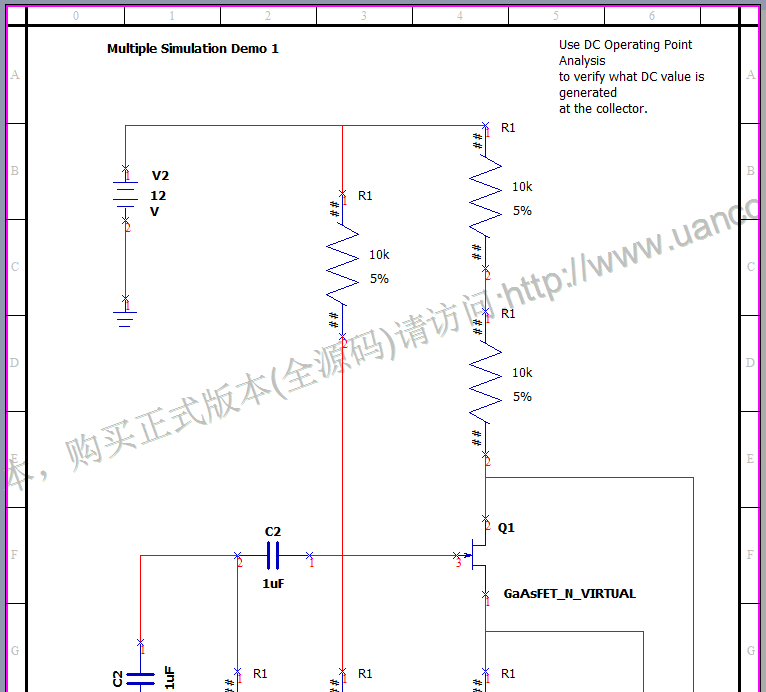

绘制专用画布边框,如下图。

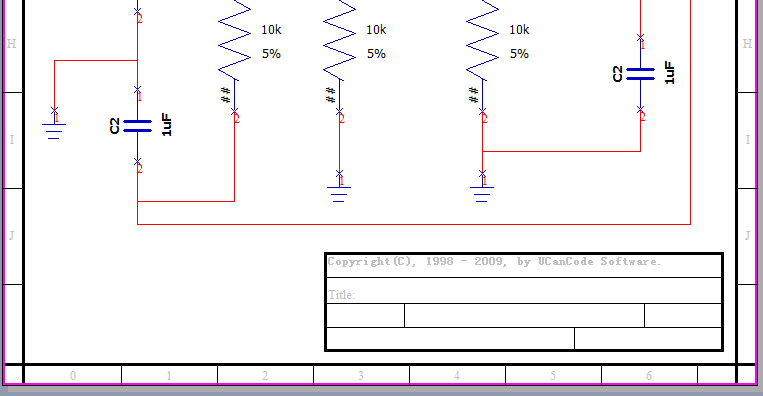

12 画面脚注功能

系统支持脚注功能,可以用于设计和编辑画布的脚注:


 13 元件文字标签的编辑和移动

系统提供了可以对复合电路元件中的标注标签的文本的直接编辑和位置的移动,操作如下:

1)、双击文本即可编辑。

2)、对文本标签单击两次即可选中,并移动位置。如下图:

14 在元件与元件之间创建连接关系

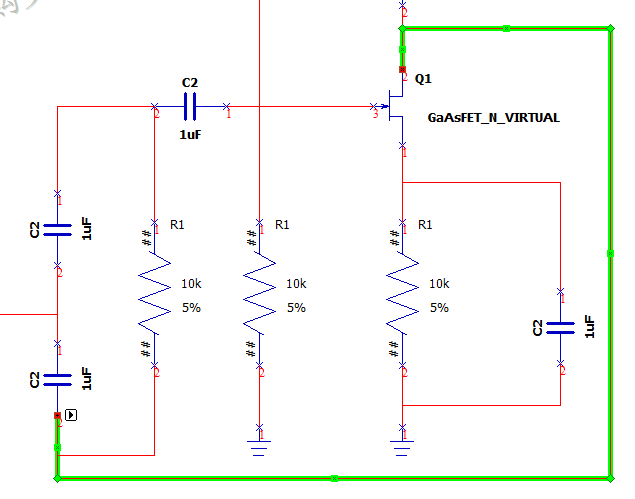

使用鼠标单击元件上的任何一个停靠点,即可从该点创建一条连接线,并且连接线可以多次折断,并任意调整位置,如下图:

15、元件与元件之间的逻辑关系:

画布上所有的连接线都有开始和结束两个端点,并且所有的连接线具有明确的逻辑关系,比如从哪个点出发,连接到什么元件的什么位置等等。

16、自动产生NetList

选择“工程|自动产生节点列表”即可自动生成excel格式的netlist文件。

16、滚动鼠标中心键自动缩放画布:

在画布中滚动鼠标的中心滚轮可以自动的对画布进行缩放。

17、画布的平移:

选择工具条上的画布平移按钮,可对画布进行平移。

18、电子电路仿真元件的设计:

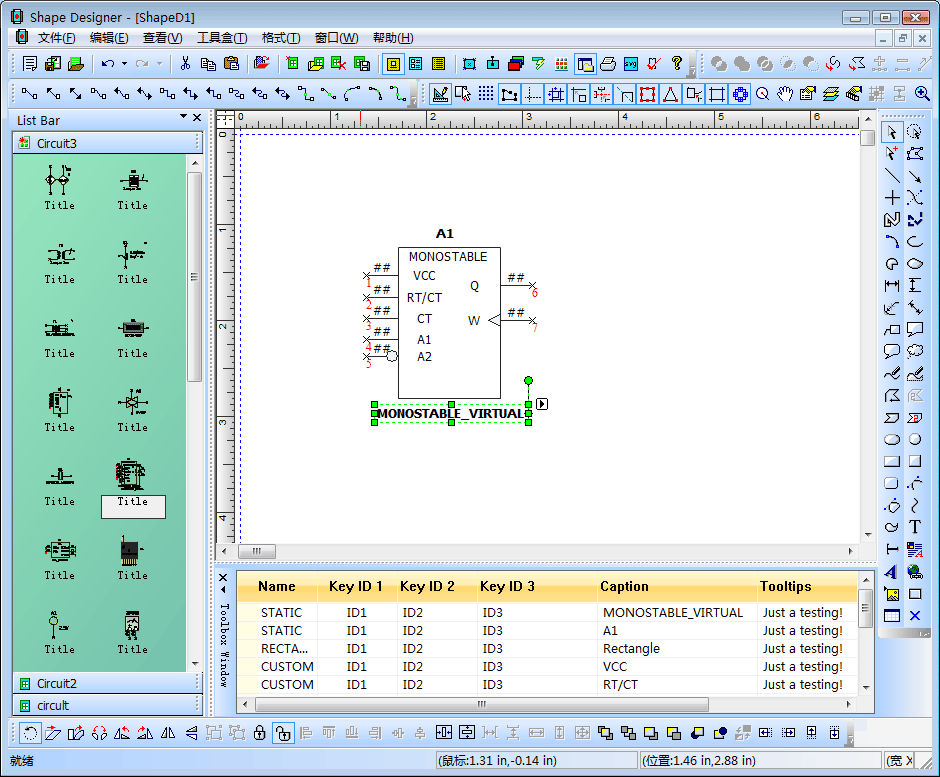

E-Form++提供了专业的元件设计器ShapeDesigner来帮助您快速的设计各种仿真元件,所有元件全部为矢量图形。如下图:

19、系统预置电路元件:

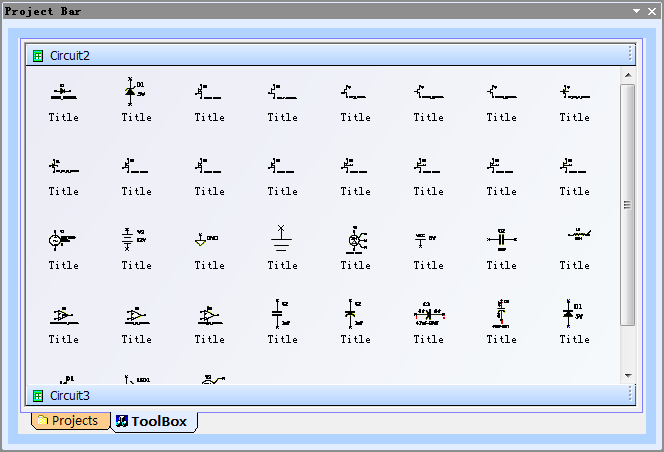

系统提供了大量的元件,这些元件全部为矢量图形。下面是一部分示意图:

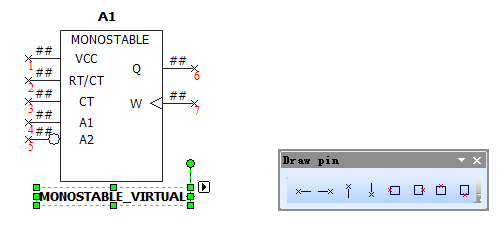

20、提供专为电路元件设计的管脚停靠点:

电路元件的管脚设计非常复杂,有多种形状可以选择,并且要外露到复合元件的外部来进行各种接线,为此,我们特别设计了专为电路设计管脚停靠点,如下工具条:

21、其他 (缺省内置设计模式与运行模式,在运行模式下可以用来仿真测试)

E-Form++正式版本提供了该解决方案的超过50万行VC++源代码,将为您开发类似的应用节省大量的开发时间。其功能特点多达数百项,很难在一篇文章中完全列出。

全部超过50万行精心设计并严格测试的源代码提供无任何保留!
提供超过400个C++扩展类,50万行有效VC++/MFC源代码,70多个示例或者解决方案源代码,完整的而细致的用户在线帮助系统和文档,精心设计的辅助开发工具!

强大,灵活和易于使用的可视化图型源码库。
功能强大,灵活地创建各种各样的满足您的需求的图表。产品设计规范,很容易使用,在短短的几天就能根据您的需求设计出产品。 我们提供完整的支持产品下载试用。

功能丰富。
超多功能,如自动布局,多层次,可折叠子图,单元连接点中,XML,DXF, SHP, SVG等等,能够协助您快速灵活的创建复杂的图表。支持大量事件:如单击,双击,悬停,选择,橡皮筋选择,复制,删除,调整大小和移动的支持。支持最复杂的操作:如拖和拖放,无限次的撤销/重做和剪贴板操作等等。


节省时间和金钱,获得可靠性。
一张图胜过千言万语,E-Form++提供超过50万行精心设计和良好测试的C++源代码!开发耗时十年,全球上千家客户验证,能够为您节省大量的开发时间和金钱!

现在就来试试!
不要光听我们的说, 试试吧! 我们的免费试用版包括所有你需要你的应用程序原型。免费技术支持。

下载此解决方案

购买全部源代码:

  正式版本的E-Form++可视化图形组件库企业版本提供此解决方案的全部源代码, 单击下面的按钮向UCanCode订购:

购买UCanCode 电路建模与仿真解决方案全部源代码!
